Wiltec 3in1 Trituratore WC Maceratore 600W Cassetta Pompa Trituratrice

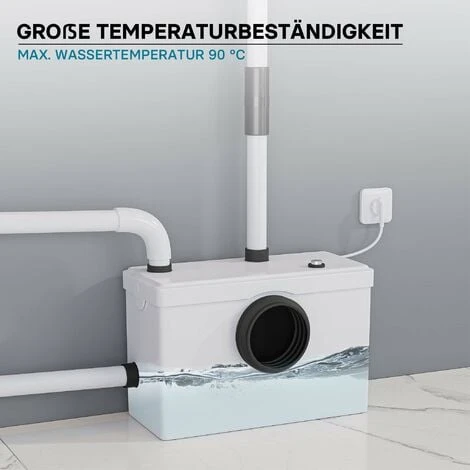

Unità per wc WilTec 3/1 con trituratore integrato: piccola, compatta e resistente all’acqua calda fino ad una temperatura di 90°C. Dotato di 3 ingressi per il collegamento alle tubazioni delle acque reflue e di un condotto drenante, il maceratore wc è in grado di trasportare in modo affidabile acque reflue fino a 5,5 metri di altezza e fino a 60 metri di lunghezza. Questo apparecchio è quindi una soluzione economica per risolvere il problema delle acque reflue, in quanto è in grado di trasportarle dai punti più distanti del vostro domicilio, anche se si trovano al di sotto del livello dell’acqua di ristagno.

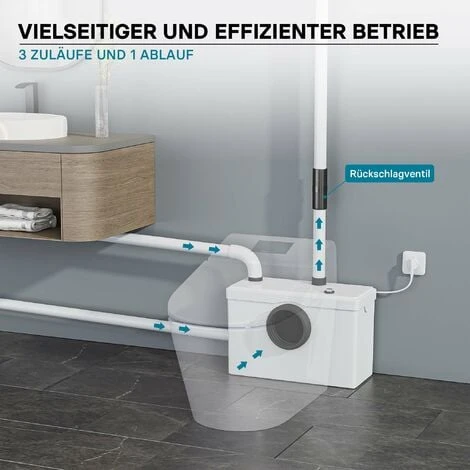

La pompa può quindi essere collegata allo scarico del WC e offre altri 2 raccordi per il collegamento a docce, vasche da bagno, lavabi, lavastoviglie, lavatrici o impianti simili. Gli ingressi inutilizzati possono essere facilmente sigillati utilizzando le chiusure incluse.

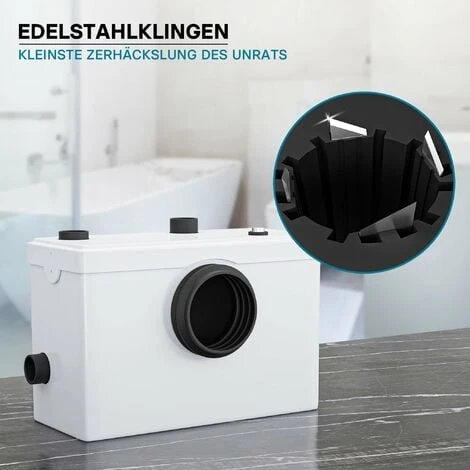

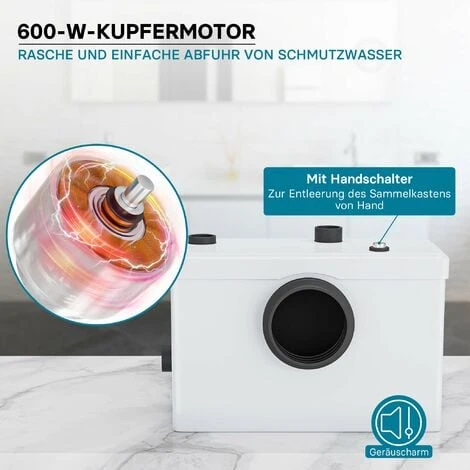

L’unità per wc è dotata di un motore potente da 600 Watt, che consente di convogliare fino a 270 litri di acque reflue al minuto, e tritura i componenti solidi prima del loro trasporto attraverso un tubo da 32/40 mm.
La pompa si accende automaticamente, non appena l’acqua di scarico nella vaschetta di raccolta ha raggiunto un determinato livello e si spegne immediatamente dopo lo svuotamento. L’unità dispone anche di un interruttore che consente lo svuotamento manuale della vaschetta.
Il trituratore wc WilTec non richiede particolare manutenzione, ma deve essere decalcificato ad intervalli regolari. La frequenza dell’azione richiesta dipende dal contenuto di calcare nell’acqua.

Rapporto tra altezza e distanza:
Benché l’altezza massima di trasporto sia fino a 5,5 m e la massima distanza orizzontale sia di 60 m, la capacità di trasporto totale è costituita dal rapporto tra i due valori (altezza e distanza orizzontale).
Pertanto, l’altezza di mandata da un metro corrisponde a 10 metri di portata orizzontale, con una pendenza dell’1% al punto di scarico del canale.

Altezza di mandata – distanza orizzontale
5,5 -> 10
4,5 -> 20
3,5 -> 30
2,5 -> 40
1,5 -> 50
0,5 -> 60

Se la doccia il lavabo o il WC vengono installati nel seminterrato ovvero sotto il livello della rete fognaria, è necessario uno strumento che trasporti le acque reflue fino ad un massimo di 4 m in verticale e fino a 25 m in orizzontale. Nella maggior parte dei casi, le capacità di pompaggio sono più che sufficienti.

Qualche altro consiglio pratico:

1. Valvola di non ritorno:
Bisogna installare la valvola di non ritorno montandola verticalmente, il più vicino possibile all’unità. Senza valvola di non ritorno, le acque reflue rifluirebbero nel trituratore, il motore si avvierebbe frequentemente e ciò provocherebbe il surriscaldamento o addirittura il guasto del motore.

2. Installazione della conduttura:
Per non sovraccaricare la pompa, montate prima il condotto verticale il più vicino possibile al maceratore, poi quello orizzontale. Questo accorgimento influisce positivamente sulla durata del prodotto.

3. Tubatura:
Il trituratore WC è dotato di un motore potente che genera rapidamente una pressione molto elevata. Pertanto, utilizzate tubi adesivi in PVC o tubi in rame, disponibili nei negozi di fai da te o in negozi specializzati. Se necessario, è possibile ridurre l’indice di fluidità creando altre angolature.
L’utilizzo di due angoli distinti di 45° non riduce la portata del flusso drasticamente come un unico angolo di 90°. Pianificare l’impianto in anticipo semplifica enormemente l’installazione.

N.B.: eccetto la carta igienica, non smaltite oggetti tramite il wc. Inoltre, solo le acque reflue depressurizzate possono essere convogliate tramite il maceratore. Le lavatrici e le lavastoviglie devono essere avviate mediante un sifone o un lavabo.

Si raccomanda di delegare l’installazione e il controllo delle perdite a personale qualificato. Si prega inoltre di osservare le disposizioni legali vigenti nel luogo di residenza.

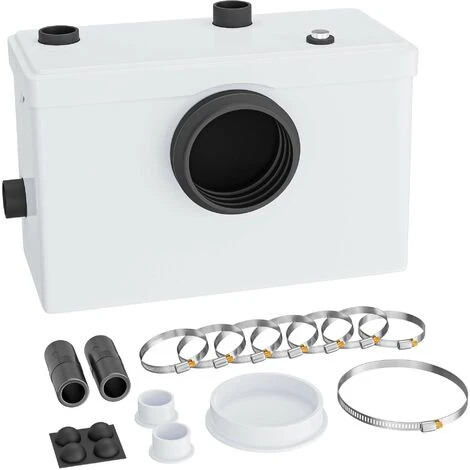

Contenuto della consegna
Nota: Alcuni degli accessori inclusi nella fornitura si trovano all’interno del trituratore.

• 1x trituratore wc
• 1x tappo cieco anteriore
• 2x tappi ciechi per condotto
• 2x valvole di non ritorno
• 8x fascette filettate
• Manuale utente in tedesco, inglese e francese



Wiltec 3in1 Trituratore WC Maceratore 600W cassetta pompa trituratrice

Riferimento	50741
Registrierungsnummer	WEEE DE45283704
Numero colli	1
Dimensioni	40 x 28 x 22 cm
Peso in kg	8.1
Materiale	Sminuzzatrice: acciaio inox (304 ss)
Colore	bianco
Applicazione / Informazione / Caratteristiche	Vielseitig einsetzbar, ideal für sanitäre Einrichtungen die unterhalb eines Kanals liegen
Accessori	1x trituratore wc 1x tappo cieco anteriore 2x tappi ciechi per condotto 2x valvole di non ritorno 8x fascette filettate
Tension d’entrée	230V ~ 50Hz
Potenza assorbita	600 W
Raccordi	1 x WC-raccordo DN 100 , 2 x DN40
Lunghezza del cavo	1.7 m
Range della temperatura °C	2-90°C (di liquido)
Livello del rumore (db(A))	45 – 60 dBs
Articoli	Trituratore WC Maceratore
Tipi di pompe	Pompa per sollevamento acque reflue
Altezza di mandata	5.5 m
Caratteristiche della pompa	Distanza di convogliamento: 60 m secondo la norma DIN EN 12056-4, Svuotamento manuale possibile tramite interruttore
Peso (kg)	8.5000
Pacco: Altezza in mm	350
Pacco: Lunghezza in mm	450
Pacco: Larghezza in mm	250
