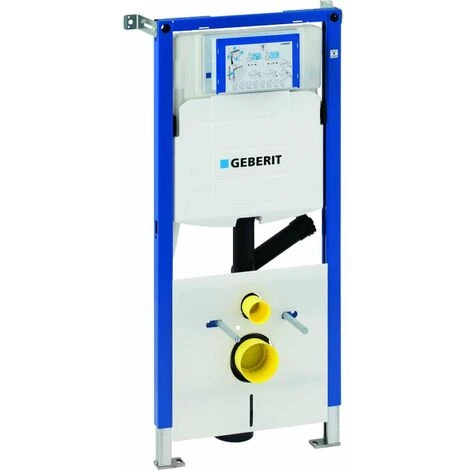

Geberit Duofix – Modulo Di Installazione Per WC Sospesi, 112 Cm, Cassetta Di Risciacquo Ad Incasso Sigma 12 Cm, Per L’aspirazione Cattivi Odori 111.367.00.5

Modulo di installazione per WC sospesi, con cassetta di risciacquo ad incasso Sigma 12 cm, per l’aspirazione cattivi odori

Scopo d’uso
– Per spessori del pavimento da 0 a 20 cm
– Per l’integrazione nella parete di sistema parzialmente alta Duofix davanti a
pareti solide o eseguite con processo a secco
– Per l’integrazione nella parete di sistema Duofix per l’intera altezza
del locale
– Per l’integrazione a metà altezza o l’intera altezza del locale
pareti GIS davanti a pareti solide o eseguite con processo
a secco
– Per montaggio davanti a pareti solide o eseguite con processo a secco
a secco
– Per l’integrazione nell’installazione davanti a parete parzialmente alta o
l’intera altezza del locale davanti a pareti solide o eseguite con
processo a secco
– Per l’integrazione in pareti divisorie leggere per l’intera altezza del locale
– Per il montaggio di WC sospesi con distanza di fissaggio di 18 cm o
23 cm
– Per l’integrazione tramite processo umido nell’installazione
davanti alla parete in muratura
– Per il collegamento di Geberit AquaClean
– Per il collegamento dell’aspirazione esterna di cattivi odori
– Non adatto al betonaggio

Caratteristiche
– Cassetta ad incasso Geberit Sigma 12 cm (UP320) con
azionamento dalla parte anteriore
– 2 volumi di scarico con pulsanti di azionamento Sigma50, Sigma20,
Sigma01 o Bolero
– 1 volume di scarico con pulsanti di azionamento Sigma10
– Scarico Start/Stop con pulsanti di azionamento Sigma10, Mambo
o Tango
– Volume di scarico regolabile
– Possibile scarico immediato regolabile
– Cassetta ad incasso per montaggio e lavori di manutenzione senza
attrezzi
– Copertura per il montaggio grezzo senza attrezzi e con possibilità
di accorciarla senza attrezzi
– La copertura per il montaggio grezzo protegge il foro di ispezione dall’umidità e
dalle impurità
– Barre del pulsante insonorizzate, regolazione rapida senza attrezzi
– È possibile utilizzare l’attacco universale MeplaFix, il montaggio e il funzionamento senza attrezzi.
attrezzi
– Tubo flessibile per valvola ad angolo avvitabile senza attrezzi.
attrezzi
– Il fissaggio del gomito di scarico senza attrezzi, isolato acusticamente,
profondità regolabile in 8 posizioni, gamma di impostazioni 45 mm
– Supporti con elementi frenanti, per l’allineamento dell’elemento senza attrezzi
– Supporti zincati, regolabili in modo fluido 0 – 20 cm
– Può essere utilizzato per WC sospesi con ridotta superficie di collegamento utilizzando
accessori
– Cassetta ad incasso con azionamento dalla parte anteriore, isolamento
contro la condensa
– Telaio con fori Ø 9 mm per il fissaggio in strutture in legno
– Elemento autoportante
– Telaio con profilo a C 4/4 cm
– Superficie del telaio modificata con verniciatura a polvere, colore Geberit blu
– Supporti di 5 cm a inserto
– Piastre girevoli inferiori, per il montaggio in profili UW50 e UW75
– L’aspirazione esterna dei cattivi odori è possibile collegarla tramite gomito
di scarico
– Alimentazione dell’acqua dalla parte posteriore / superiore centrale

Informazioni tecniche
Gamma delle pressioni dell’acqua 0,01 – 1,0 MPa
Temperatura massima d’esercizio dell’acqua 25 °C
Basso volume di scarico – gamma
impostazioni
3-4 l
Grande volume di scarico – gamma di
impostazioni
4,5 / 6 / 7,5 l
Volume di scarico – impostazione di fabbrica 6 e 3 l
Scarico Start/Stop, volume 4,5 / 6 / 7,5 l

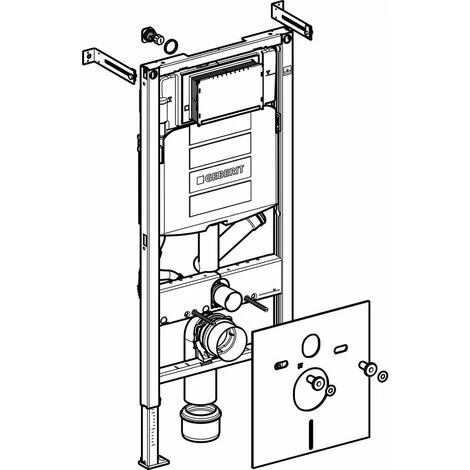

La fornitura include
– Alimentazione dell’acqua R 1/2” con valvola ad angolo integrata e manopola
manuale
– Copritubo per l’alimentazione dell’acqua per Geberit AquaClean
– 2 staffe di fissaggio
– Gomito di scarico con collegamento all’aspirazione dei cattivi odori
– Set di smorzamento del rumore
– Tappo protettivo
– La copertura per il montaggio grezzo del foro di ispezione
– 2 barre filettate M12 per il fissaggio del vaso
– Set di collegamento del WC, Ø 90 mm
– Gomito di scarico per WC, PE-HD, Ø 90 mm
– Passante, PE-HD, Ø 90/110 mm
– Materiale di fissaggio
– Non include: Pulsante di comando

La fornitura non include il kit di fissaggio a parete, ordinabile separatamente.
