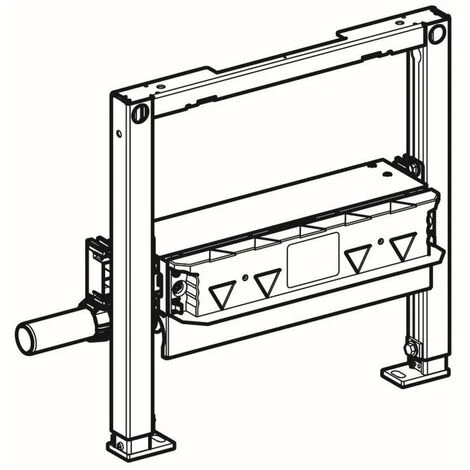

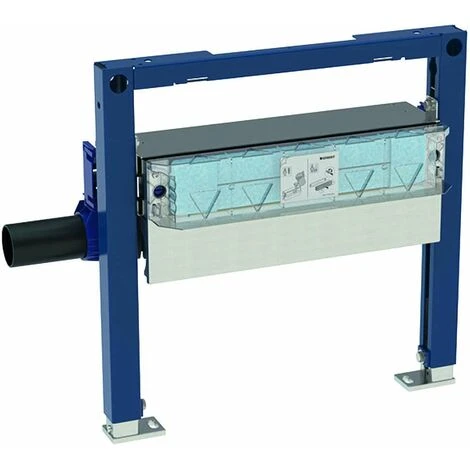

Geberit Duofix – Modulo Di Installazione Per Doccia, 50 Cm, Scarico A Parete 111.593.00.1

Elemento di installazione per doccia, con scarico a muro

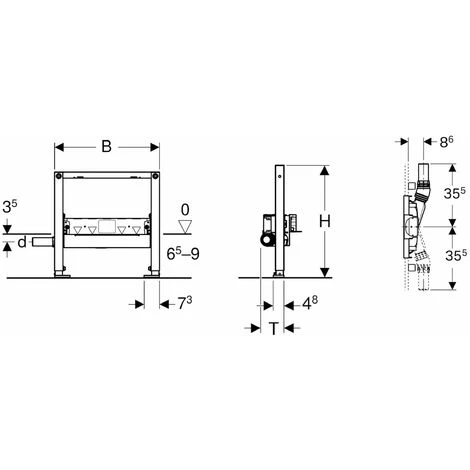

• altezza di montaggio: 50 cm (H)
• dimensioni: DN40, d = Ø 40 mm, B = 50 cm, T = 11 cm
• per altezza del massetto nell’immissione: 65-90 mm

Scopo d’uso

• per bagni residenziali
• per costruzioni eseguite con processo a secco
• per il montaggio su installazioni davanti al muro parzialmente alte o alte fino al soffitto
• per il montaggio su pareti di installazione alte fino al soffitto
• per il montaggio su pareti di sistema Geberit Duofix parzialmente alte o alte fino al soffitto
• per il drenaggio delle docce a filo pavimento
• per isolamenti associati
• per l’intercettazione delle acque reflue di un soffione separato
• per il montaggio in caso di scarso spessore del pavimento
• per altezza del massetto nell’immissione ≥ 65 mm

Caratteristiche

• l’altezza della presa dell’acqua di soli 30 mm differisce dagli obblighi della norma EN 1253
• telaio autoportante con verniciatura a polvere
• telaio con fori praticati Ø 9 mm per il fissaggio in strutture in legno
• supporti con trattamento antiscivolo
• piastre di base girevoli
• la profondità della piastra inferiore è adatta al montaggio in profili a U e UW 50 e in profili di sistema Geberit Duofix
• altezza regolabile dell’immissione della chiusura antiodori
• spessore del rivestimento 10-40 mm
• destinato a spessore delle piastrelle a pavimento 2-26 mm
• destinato a spessore delle piastrelle a pavimento 2-35 mm
• livello di guarnizione per il collegamento senza tensione regolabile
• collegamento dello scarico tessuto non tessuto di tenuta laterale integrato
• tessuto non tessuto di tenuta con sporgenza perimetrale di 10 cm, per il collegamento di sistemi di tenuta

Dati tecnici

• capacità di portata: 0,4 l/s
• altezza della presa dell’acqua: 30 mm

La fornitura include

• tubo di collegamento in PE-HD, ø 40 mm
• copertura protettiva con lamiera di afflusso integrata
• materiale di fissaggio

• La fornitura non include il kit di fissaggio a parete, ordinabile separatamente.
