- Lunghezza24.6 cm
- Larghezza35.5 cm
- MaterialePlastica, Ceramica
- FormaD’angolo
- ColoreGrigio
- Referenza ManoManoME19305035
- Garanzia2 anni
- Rif. costruttore111.355.00.5 NR6
Set di installazione a parete, WC e sedile Ideal Standard, pulsanti Sigma30, cromo
La fornitura comprende:
- elemento di installazione a parete Geberit Duofix, con cassetta da incasso, per il montaggio tra pareti laterali
- kit di riduzione del rumore
- WC sospeso in ceramica Ideal Standard Alpha

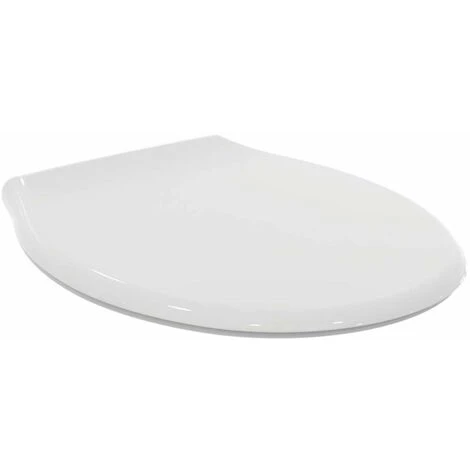

- copriwater ultrasottile in duroplast Ideal Standard
- pulsante di controllo a 2 vie Geberit Sigma30, colore: cromo
Questo set di installazione è disponibile in altre versioni del pulsante di controllo.

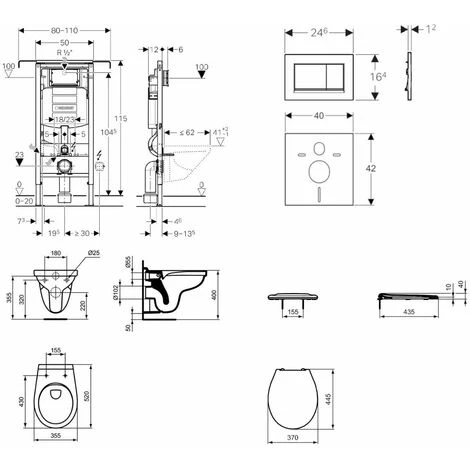

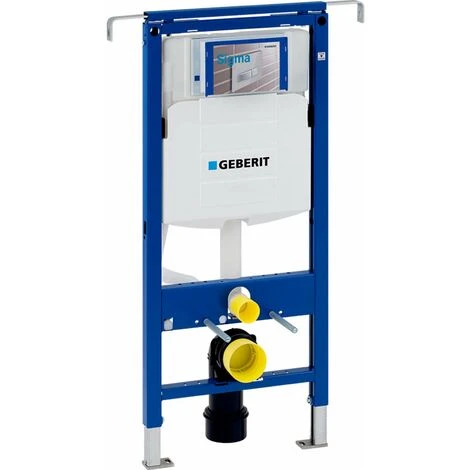

Elemento di montaggio Duofix per WC sospeso con cassetta a filo Sigma 12 cm, per il montaggio tra pareti laterali
Specifiche di montaggio
Elemento di installazione per processi a secco adatto al montaggio tra due pareti, ovunque la parete posteriore non sia sufficientemente portante o laddove l’attacco alle pareti laterali sia tecnicamente più semplice. Ideale per esempio in edifici prefabbricati in legno o nuclei residenziali di case prefabbricate. Il design del telaio consente un fissaggio semplice e affidabile tra due pareti. Può essere attaccato praticamente a qualsiasi materiale da costruzione, da un pannello attraverso una parete in muratura (es. Mattone, ytong) o in legno a una trave in cartongesso leggero (es. Knauf o Rigips).
Scopo d’uso
- per costruzioni a secco
- per montaggio in installazioni pre-muro parzialmente alte o ad altezza ambiente
- per montaggio in pareti di installazione ad altezza ambiente
- per installazione su pareti del sistema Geberit Duofix parzialmente alte o ad altezza ambiente
- per installazione in spazi ristretti e nicchie
- per WC sospesi con dimensioni di collegamento secondo EN 33: 2011
- per WC sospeso con rivestimento fino a 62 cm
- per 1 quantità di lavaggio, 2 quantità di lavaggio o Start / Stop flush
- per spessori del pavimento 0–20 cm
Caratteristiche
- telaio autoportante verniciato a polvere
- telaio con fori Ø 9 mm per fissaggio in legno
- telaio pronto per supporti per ceramica da toletta con superficie di appoggio ridotta
- supporti zincati
- supporti regolabili 0–20 cm
- supporti antiscivolo
- basi rotanti
- profondità della piastra di base adatta per l’installazione nelle sezioni a U UW 50 e UW 75 e nei profili di sistema Geberit Duofix
- gomito di collegamento per installazione senza utensili a diverse profondità, campo di regolazione 45 mm
- fissaggio del gomito di collegamento isolato acusticamente
- cassetta da incasso con azionamento anteriore
- cassetta di scarico da incasso isolata contro la condensa
- risciacquo immediato possibile con impostazioni di fabbrica
- lavori di installazione e assistenza sulla cassetta di risciacquo senza attrezzi
- presa d’acqua sul retro o al centro in alto
- la copertura del raccordo ruvida per il foro di servizio protegge da umidità e sporco
- coperchio a grana grossa per apertura di servizio con possibilità di accorciamento
- dotato di protezione del tubo per condotti di alimentazione per il collegamento di Geberit AquaClean
- possibilità di allacciamento per l’alimentazione elettrica
Specifiche tecniche
- pressione di flusso: 10-1000 kPa
- temperatura massima dell’acqua: 25 ° C
- volume di risciacquo, impostazione di fabbrica: 6 e 3 l
- volume di risciacquo maggiore, intervallo di regolazione: 4,5 / 6 / 7,5 l
- volume di lavaggio minore, intervallo di regolazione: 3-4 l
- portata calcolata: 0,11 l / s
- sovrapressione minima per flusso di progetto: 50 kPa
Include
- ingresso acqua R 1/2″, adatto per MF, con valvola angolare integrata e volantino
- coperchio di montaggio grezzo per foro di servizio
- 2 tappi di protezione
- set di connessione WC, Ø 90 mm
- gomito PE-HD 90 °, Ø 90 mm
- adattatore PE-HD, Ø 90/110 mm
- 2 barre filettate M12
- materiale di fissaggio

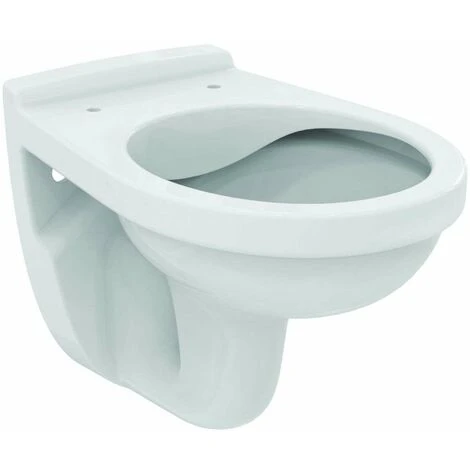

WC sospeso Ideal Standard Alpha
- dimensioni: 355 x 520 mm
- materiale: ceramica sanitaria
- tecnologia di risciacquo Rimless
Pulsante di controllo Sigma30, per 2 volumi di risciacquo
- dimensioni: 246 x 164 mm
- materiale: plastica
- colore: cromo
- per l‘azionamento del risciacquo in cassette a incasso Geberit Sigma
- telaio di montaggio
- 2 maniglie regolabili
- pulsanti a 2 perni
- le levette dei pulsanti sono isolate acusticamente, regolazione rapida senza attrezzi
